相信對CAD比較熟悉的人都清楚,一個普通圖層的顏色修改可以直接選中然后修改為所需要的顏色;然而,對于一個在0圖層創建的塊,在一個紅色圖層選中卻不能修改其顏色,那么要如何操作才能修改圖塊內圖形的顏色?
在圖塊中,顏色是具有特定繼承關系的。
當顏色設置為隨層(Bylayer)時,顏色與圖形所在的圖層保持一致。并且如果圖形原始層在0層,塊內圖形顏色隨圖塊插入的圖層變化,否則不隨之變化。修改圖塊顏色,塊內圖形不跟隨改變。
當顏色設置為隨塊(Byblock)時,顏色與圖塊保持一致,修改圖塊顏色塊內圖形顏色也隨之改變。
當顏色設置為紅、藍、綠等特定顏色時,圖形始終保持位顏色,無論如何對圖層或圖塊顏色進行修改,都不能改變圖塊內圖形的顏色。

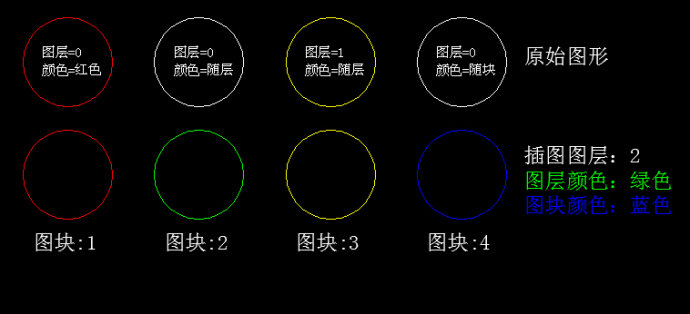

為了幫助大家更好地了解清楚,請參考下圖
