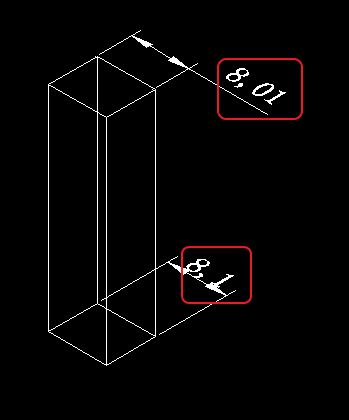

  完成工程圖之后，為了實際操作，后期要加上大量的標注，實際的尺寸也是以標注為準，但是過多的標注不進行對齊排版的話會顯得很凌亂，不容易察看。所以我們要利用標注文字編輯工具進行編輯對齊。如下圖的兩個標注，上邊的標注跑到右邊去了，我們要讓他們對齊。

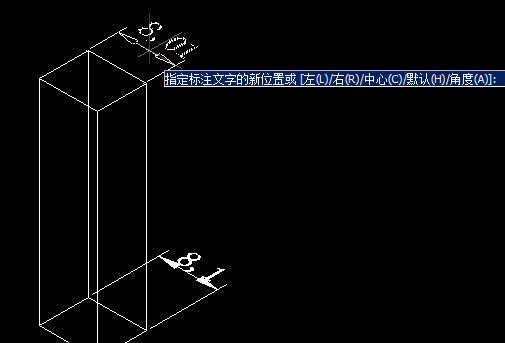

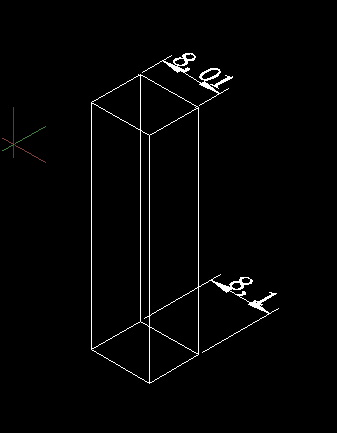

  我們輸入命令符“DIMTEDIT”，選擇標注，這時，我們可以直接移動標注文字，或者我們選擇輸入“L”“R”“C”等命令，將標注文字移動到最左最右或者中間去。

  另外一種方法，我們也可以在“標注”菜單的下拉菜單中，找到“對齊文字”，這個和上面的命令是一樣的操作。

      如果某個標注的位置很小，我們想做相應的微調，我們也可以去屬性面板去調整，在CAD軟件的右邊屬性欄，或者“ctrl+1”彈出屬性面板，在“文字”，“文字偏移”那里進行修改對齊。
