在CAD中，我們會需要在曲線邊緣上輸入文字，并且要求和曲線同步，但是我們平時輸入的文字都是以直線方式呈現，我們?cè)撊绾卧O(shè)置呢？
下面我們看看分布步驟。
1. 首先，我們先創建一個快，在和這里創建的塊名字設置為mfcad，創建的塊的截圖，參考下圖。
2.我們選擇定數等分的命令。這個命令為【divide】，我們可以在菜單欄目中找到，【繪圖】--【點】--【定數等分】
3. 根據命令欄中的提示完成設置
選擇要定數等分的對象：選擇要房文字的路徑
輸入線段數目或[塊(B)]： B 回車
輸入要插入的塊名：mfcad 回車（在這里只能回車，不能空格）
是否對齊塊和對象？ 空格
輸入線段數目：9 空格

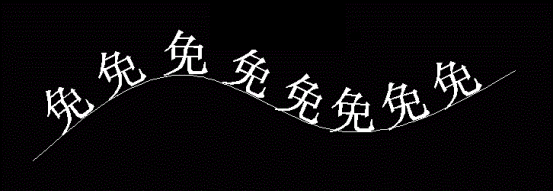

4. 我們需要對其修改文字，并且打散塊
我們先選擇打散命令，選中上圖中的所有文字，空格

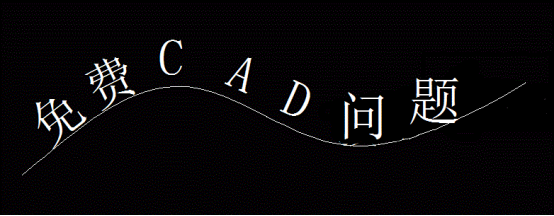

修改文字，最終效果截圖如下圖所示。
