我們?cè)?a href="http://www.zygsmxl.cn/" target="_blank">CAD制圖中，會遇到需要我們將兩個圓的公切線繪制出來，我們?cè)撊绾慰鞙?zhǔn)狠的將其繪制出來呢？我們下面來看看怎么繪制吧~
我們看一下下面的例子
1.打開我們的中望CAD，簡單繪制出我們兩個圓

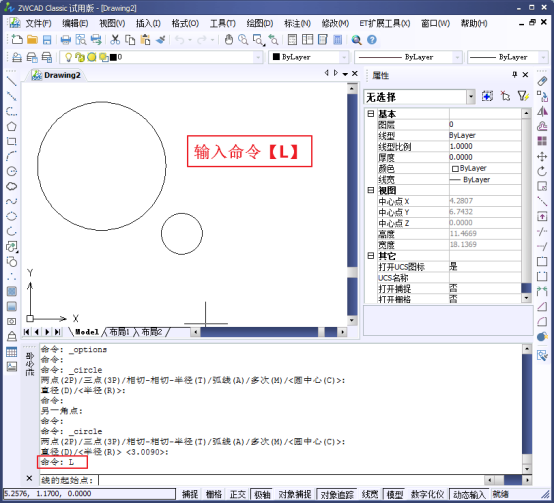

2.然后，輸入命令【L】，回車。

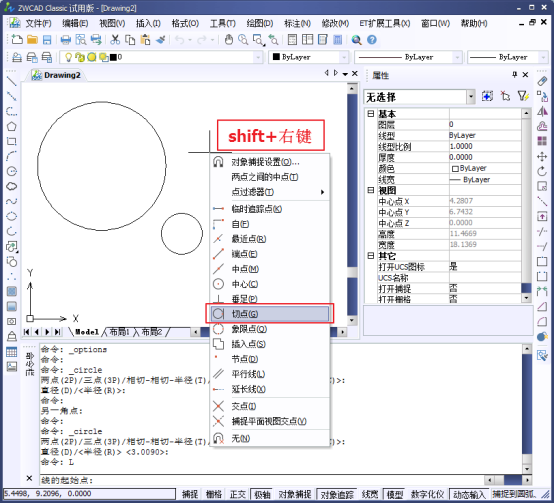

3.然后我們按【shift+右鍵】，彈出菜單，選擇【切點】，參考下圖。

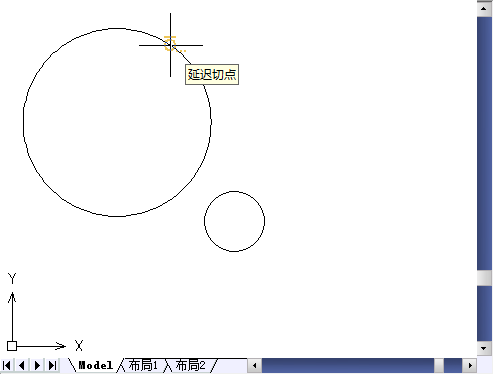

4.之后我們就可以點擊我們的第一個圓，參考下圖。

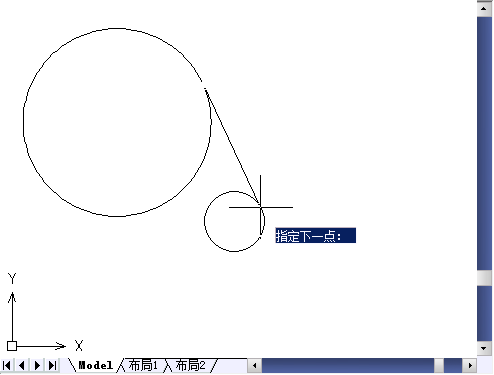

重復上步驟

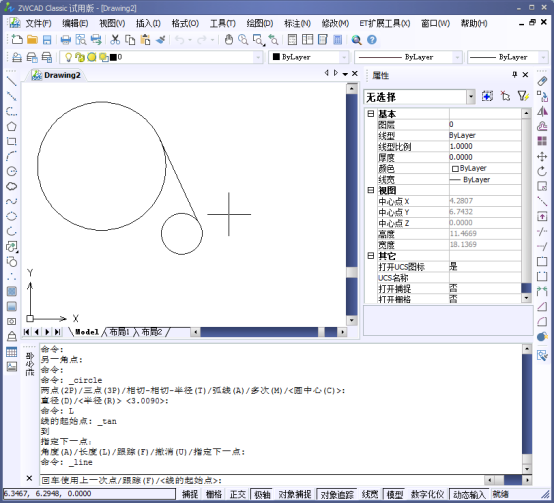

5.這樣我們就完成我們雙圓的公切線的操作啦。
以上是我們提供給大家的一個參考方法。
