大家好，今天又給大家分享一個快速建模小零件的方法，大家就來一起看看吧，全部過程在平面完成！

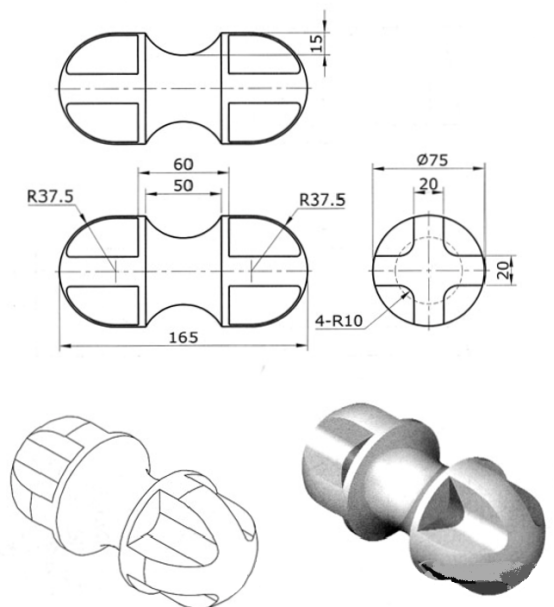

圖紙：
步驟一：

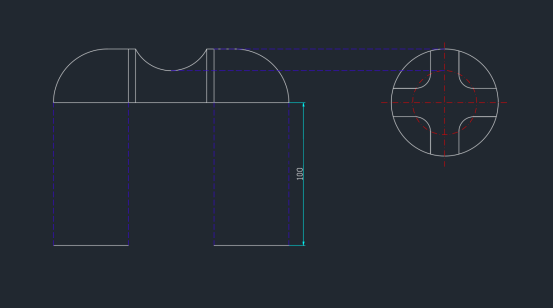

根據圖紙繪制如下二維線框(標注小編就略去了）：
步驟二:

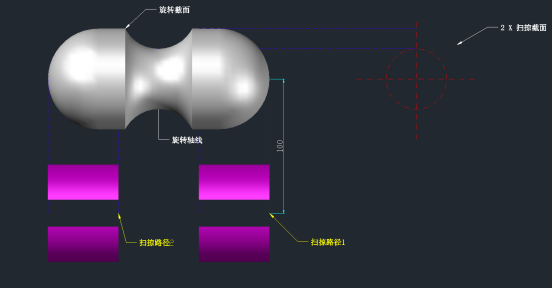

稍微處理一下繪制好的二維圖形，再看看小編的注解，同時對右側的線框進行REG(面域命令），并且合并（UNI).原點復制粉色的合并的面域。
步驟三：

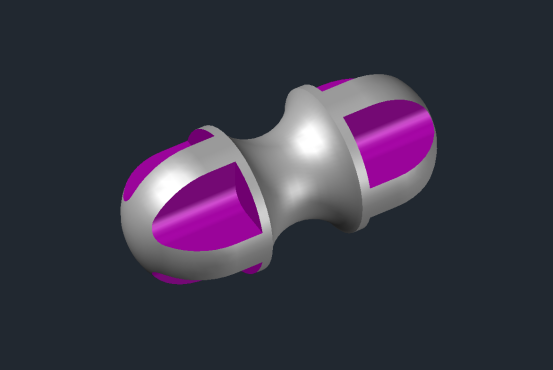

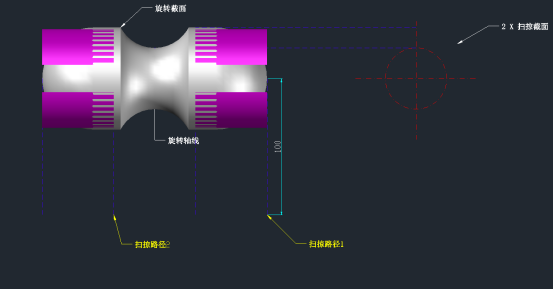

按照步驟二的圖解，進行sw(掃掠），REV(旋轉實體）操作，得到下圖
步驟四：

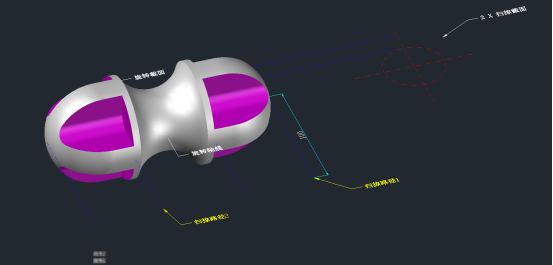

M（移動） 選擇所有的紅色實體，往上移動100.
步驟五:
SU(差集），先選擇灰色實體，回車，全選粉色的實體，回車。
刪除所有的線條，完工。
以上，是我們提供的教程，大家可以作為參考。
