說到用CAD畫三維圖，大家可能會馬上想到在三維空間里去建模，但其實有時候并不需要這樣。用CAD也可以在二維視圖中畫出三維圖。如果大家不清楚這一點，可以看看下面的步驟。

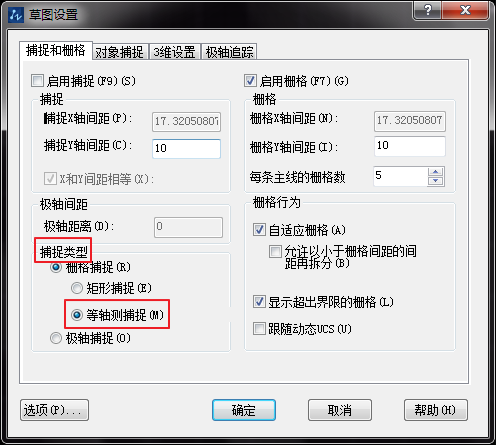

打開中望CAD后，找到【捕捉】，左擊鼠標點擊【設置】，彈出【草圖設置】對話框。
在【草圖設置】對話框找到捕捉類型，將捕捉類型設置為等軸測捕捉。
打開正交。

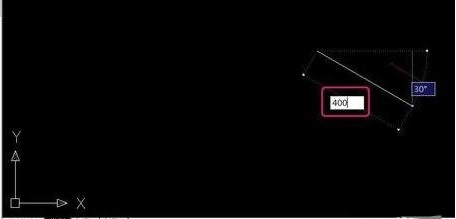

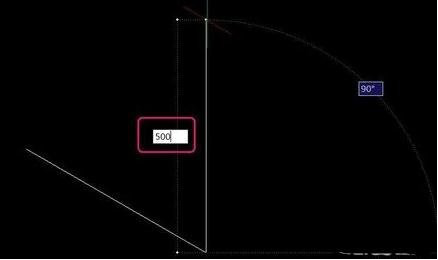

先畫一條直線，長400. 然后按F5切換到等軸測平面左，輸入400，回車確認。然后正交向上，輸入500，也就是高，回車確認。

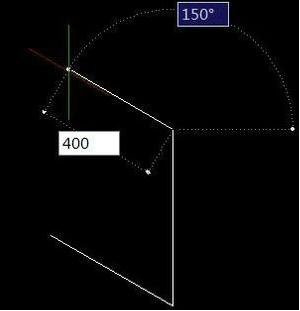

順著左邊輸入400，回車。

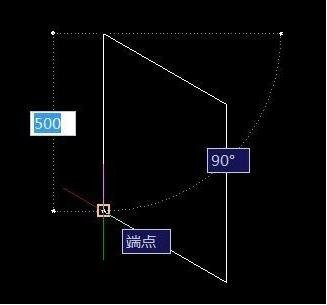

接下來向下，輸入500，回車。也可以鼠標左鍵點擊端點，直接捕捉。到這里就完成了左側面。
同理，按F5切換到右側面、上側面，重復上述步驟即可。
