對于CAD中的標注，小編已經介紹過多次，相信大家一定非常熟悉，因為在CAD中，標注也是要經常用到的。在開始進行標注之前，是應該要將標注設置好的?？赡芤恍﹦倓傞_始學習使用CAD繪圖的朋友還不知道，那就可以參考一下下面的操作步驟。

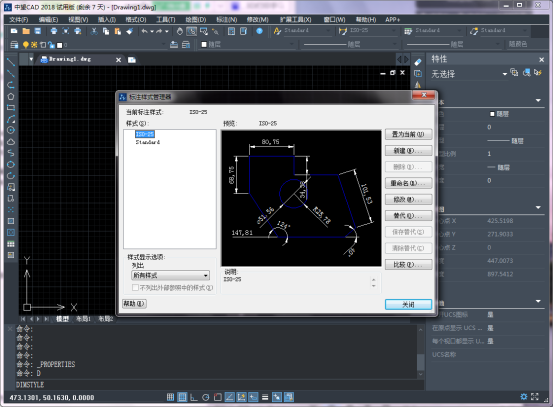

第一步可以首先設置字體，按快捷鍵D調出標注樣式管理器。

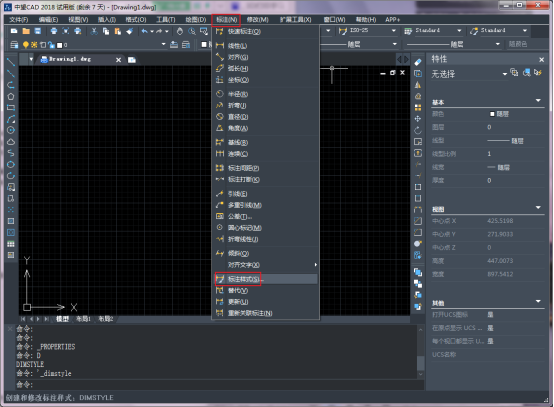

當然也可以在菜單欄中點選【標注】——【標注樣式】，系統會自動將標注樣式管理器對話框彈出。
在管理器中切換到【文字】，可設置標注的字體樣式和字體大小、顏色等等。

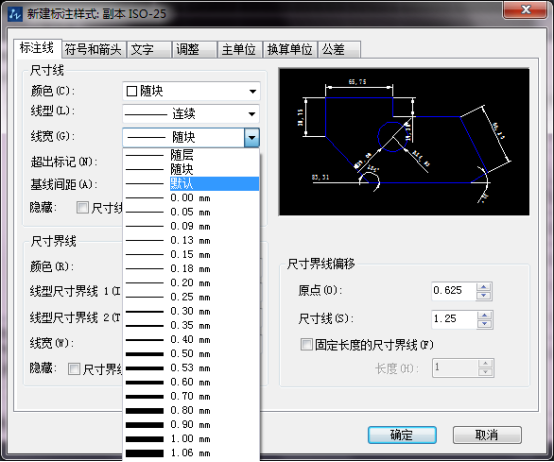

第二步可以設置標注線，切到【標注線】下，可對尺寸線的線型、顏色、線寬進行調整，大家根據需要來調整即可。
同樣的方法可以完成符號和箭頭、主單位等等選項的設置，大家酌情調整即可。
最后也是至關重要的一步是，要將新建的標注樣式文件保存。不做這一步的話，上面的步驟就都白費了。文件要保存為DWT格式。下次打開的時候直接打開這個標注樣式模板就可以了。
