CAD中填充覆蓋了文字該怎么辦

在繪圖過程中，我們有可能會遇到這樣的問題：繪制圖形填充后，發現圖形填充好了，但是標注和文字也被覆蓋了，我們需要把覆蓋的文字和標注顯示出來。 解決該問題有以下幾種方法。

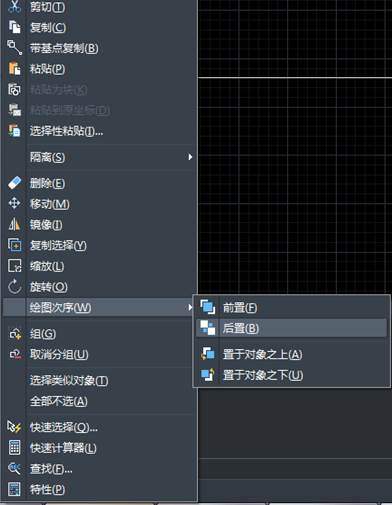

第一種方法，右鍵點擊填充，將填充繪圖順序后置，或者點擊文字和標注，讓它們位置前置，這樣填充就不會覆蓋文字和標注了。

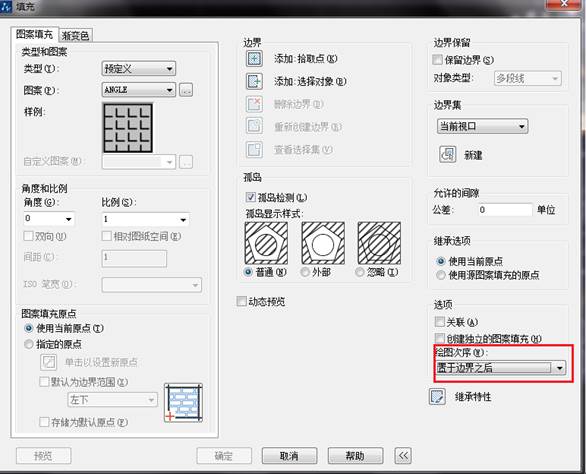

第二種方法，一樣是將填充的位置調后，但是我們可以在填充的時候就直接選擇填充在對象之后。具體操作是：打開填充對話框，將繪圖次序選擇“置于邊界之后”。

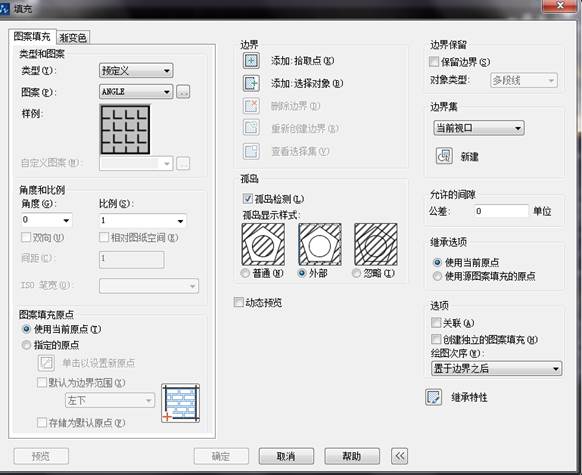

但是，很多時候我們發現由于填充的圖案太密集，文字和標注前置也還是看不清，有種被覆蓋的感覺。所以我們可以在填充的時候就把文字和標注排除在外。 我們輸入命令H進入填充面板，打開孤島監測，選擇外部填充，這樣CAD就會監測到文字和標注的存在，填充的時候就不會覆蓋到了。
