CAD淋浴房的畫法
淋浴房是現代裝修中時尚的家居產品。衛生時尚,在繪制圖紙時也是必不可少的一部分。今天我們來分享一下怎樣繪制淋浴房。

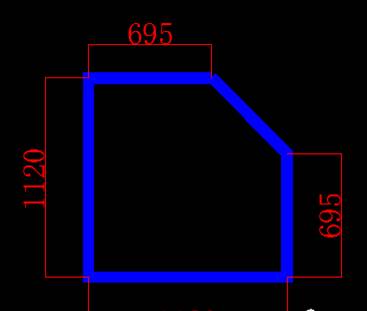

1.調用“PL”多線段命令,繪制出淋浴房的輪廓。其尺寸一般為1120或者其他。這個尺寸是可以根據客戶家的衛生間定制的。

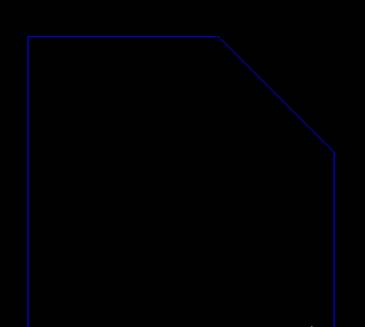

2.調用"X“分解命令。

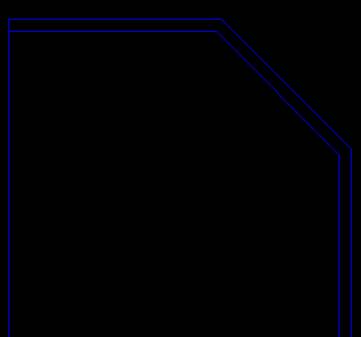

3.調用"O"偏移功能,將多段線向內偏移40,并用修剪”tr“功能修剪。

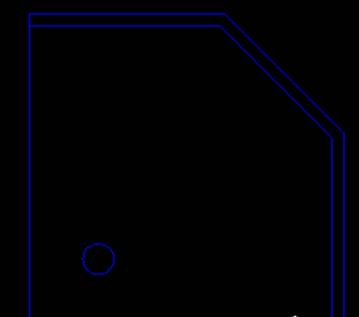

4.調用圓命令,繪制出半徑為50的圓表示地漏。移動到相應的位置。

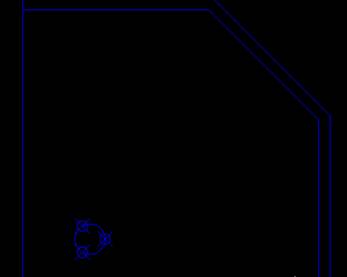

5.調用”DIV"定數等分命令,將圓分成三等分。(若看不到分點,可選擇點樣式設置。)
6.調用直線,以等分點為起點繪制線段,并且刪除等分點。

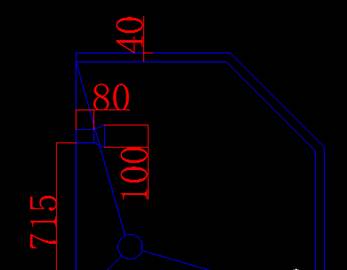

7.調用直線命令,繪制出淋浴頭。淋浴房的繪制就完成了。
以上就是淋浴房的繪制方法,希望大家的喜歡!
