如何讓CAD打印出1:1的圖紙

如何讓CAD打印出1:1的圖紙，我這里所說的1:1就是打印出來的圖紙跟實際標的尺寸是一樣長。在我們工作中，在有些產品在沒有開好模具的狀況下，一般在打樣過程中，有些零件圖時需要打出1:1的圖紙。下面就給大家分享下方法。

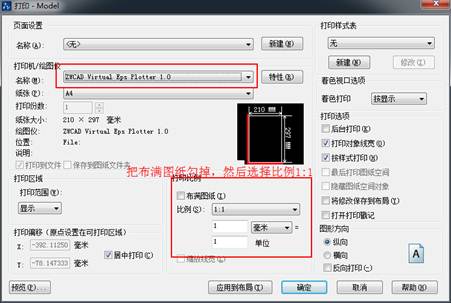

1、單擊打印，彈出打印對話框，操作如下圖

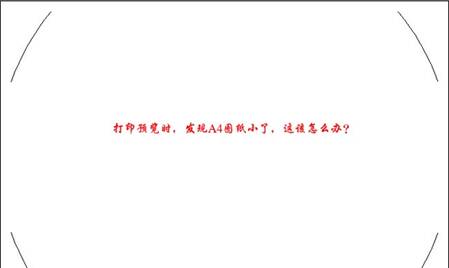

2、窗口，選擇打印范圍，此時我們會發現一張A4圖紙打印出來是不完全（如圖），一般在公司又沒有那么大的紙，這該怎么辦呢？

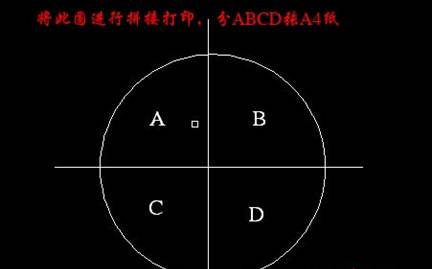

3、我們可以將這個圓分成四個部分，然后依次進行打印出4張，進行拼接，如圖

將上圖中的A、B、C、D四張圖紙分別用A4紙打印出來，然后以圓的中心線為拼接線進行拼接。

然后你用尺子量量圓的直徑，這時候的量的尺寸跟你標注的尺寸是一樣的哦，可以試試。
