在使用CAD繪圖的過程中,偶爾會出現標注字體和箭頭很小看不清楚的情況。這種情況在我們按照1:1繪圖畫大型尺寸圖紙時經常會遇到的,只要我們把全局比例修改一下就可以。
具體步驟如下:

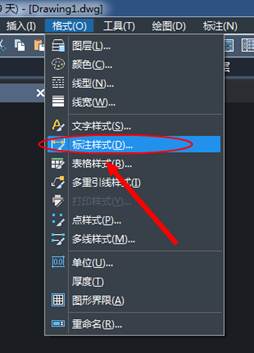

1.菜單欄:打開格式----標注樣式或快捷鍵D回車。

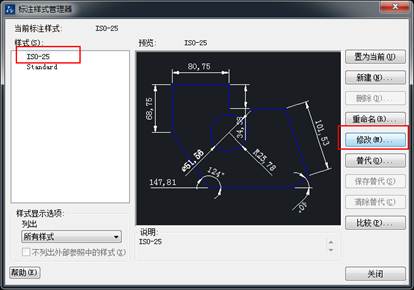

2.選定目前使用的標注樣式并點擊修改

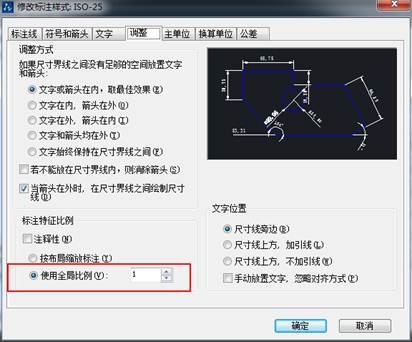

3.選擇調整---使用全局比例;將數據修改為要放大或縮小的倍數---確定
設置好合適的倍數后,此時的標注樣式就可以與所畫的大尺寸的圖紙匹配了,就可以看清楚了。
