CAD圓弧連接圓和直線的教程
CAD怎么將圓和直線連接起來？CAD中想要將圓和直線連接到一起，該怎么連接呢？今天我們就來看看使用圓角工具連接的方法，以下是詳細的教程.。

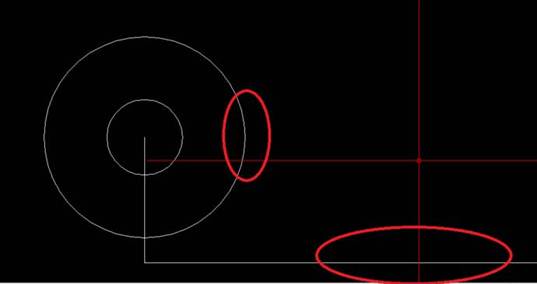

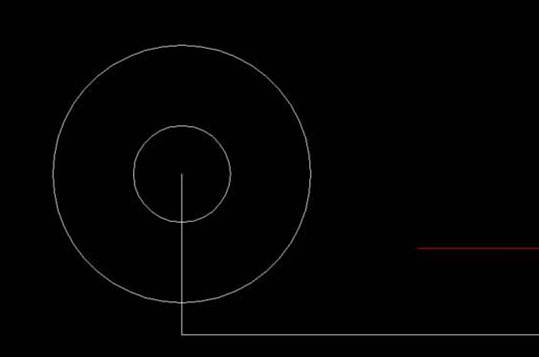

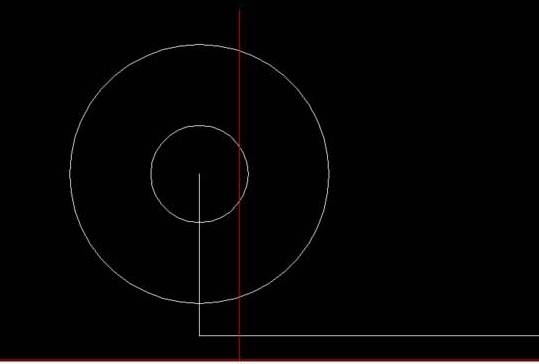

1、圓和直線怎么畫，位置關系直接從圖中了解，并且通過相對位置畫出來就可以了。如圖所示，需要連接紅色圈住的圓和直線。
2、關鍵就在于這兩段如何連接，這里我們選擇右邊的圓角工具，或者命令“f”
3、選擇圓角工具后，在命令輸入“r”，然后空格確定，輸入圖紙中的半徑“8”

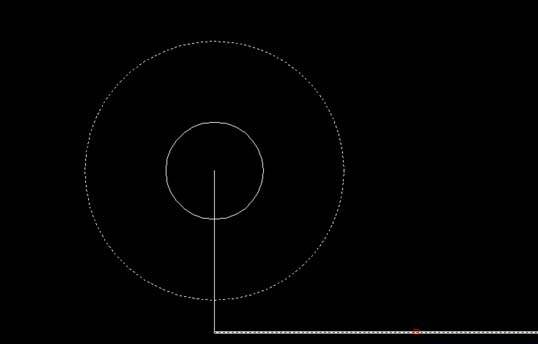

4、接著，選擇對象，選擇圓和直線

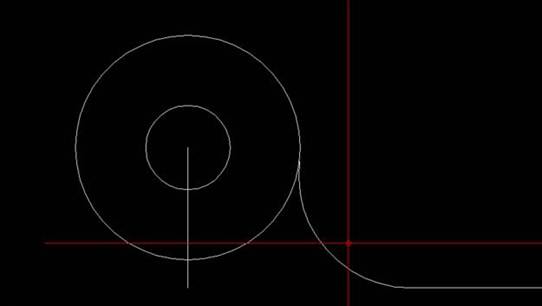

5、就直接連接好了。
以上就是cad圓弧連接圓和直線的教程，希望大家喜歡。
