CAD畫床和床頭柜平面圖的教程
CAD怎么畫床和床頭柜的平面圖？在室內設計中，繪畫圖紙時，床和床頭柜是必不可少的家具，床一般寬度有1200,1500,2000等規格。CAD想設計床與床頭柜的平面圖，該怎么設計呢？下面我們就來看看CAD床和床頭柜的平面圖繪制方法，下面是詳細的教程。

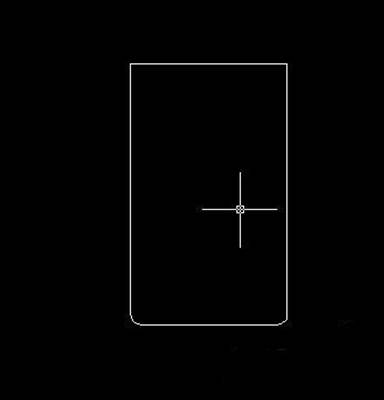

1、調用"REC"矩形快捷鍵命令，繪制尺寸為1200*2000的矩形。調用“X”命令，分解矩形。調用“F”圓角命令，把矩形下方進行圓角。半徑為75.

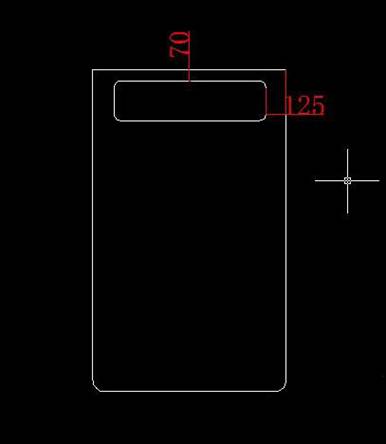

2、繼續調用“REC”矩形命令，繪制尺寸945*250，半徑為50的圓角矩形。作為枕頭，移動到相應位置。

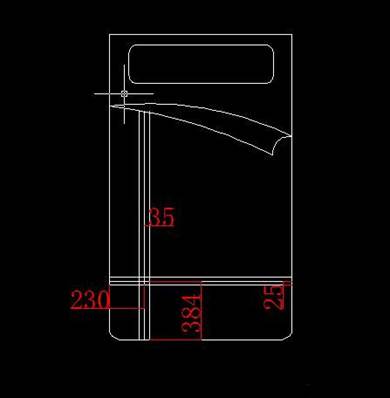

3、調用圓弧命令，快捷鍵“A”，把被子的造型繪制出來。并用"L"直線配合偏移“O”，塑造被子的造型。

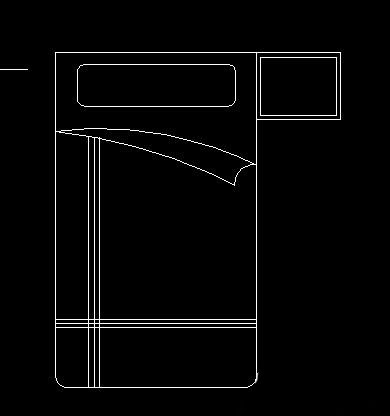

4、調用矩形命令，繪制500*400的矩形表示床頭柜。矩形向內偏移25。

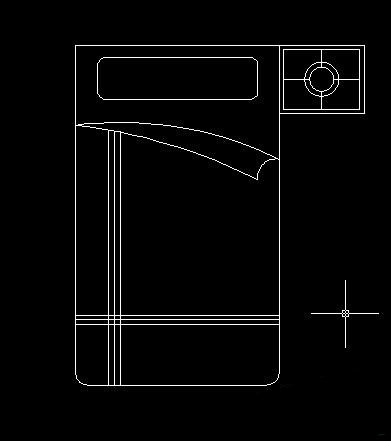

5、在矩形中間畫輔助線，調用圓“C”命令，繪制直徑70和100的圓。完成后調用“TR+雙空格”修剪。

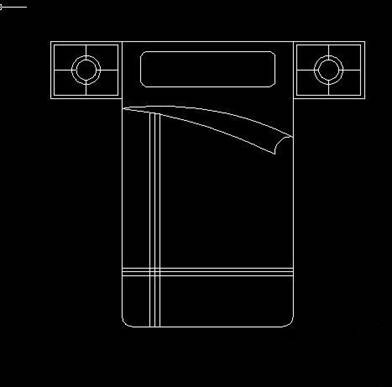

6、調用鏡像“mi”命令，得到另一面床頭柜。
以上就是室內設計中CAD繪制床和床頭柜的教程，很簡單，大家可以嘗試也畫一下吧。
