在用CAD繪圖的過程中，我們有時候需要根據一個指定的角度畫出相應的圓弧，那么怎么操作呢？

下面跟著小編一起來學習吧

方法一：

1、 首先，大家打開中望CAD軟件

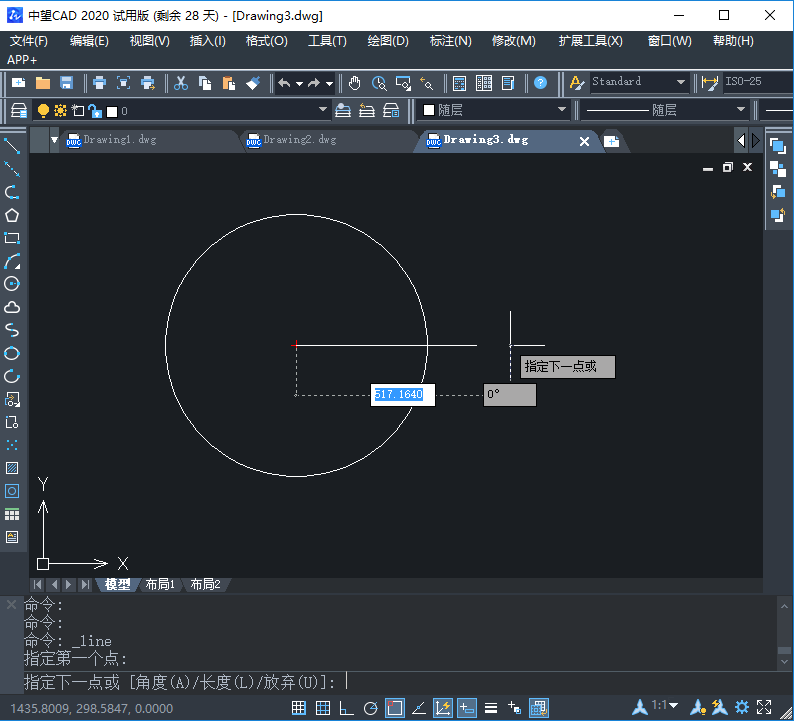

2、 利用軟件繪圖功能的畫“圓”功能畫出一個半徑為R的圓，然后利用“直線”功能畫一條通過圓心的水平直線


3、 在最上面的菜單欄中點擊“修改”選項，在彈出的對話框中找到“旋轉”功能

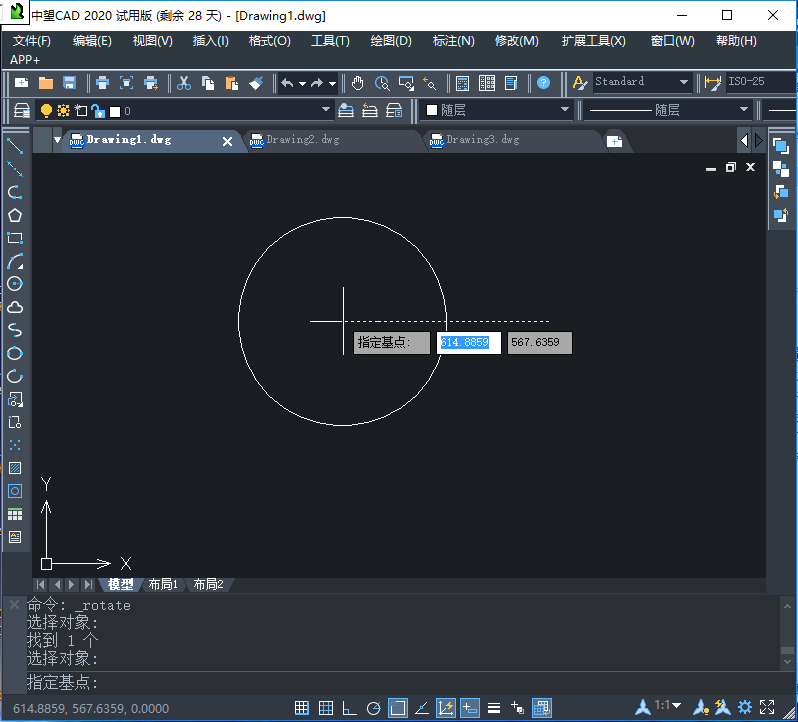

4、 點擊“旋轉”，此時光標 為方形，鼠標左鍵點擊水平直線選擇對象，點擊鼠標右鍵，選擇圓心為指定基點

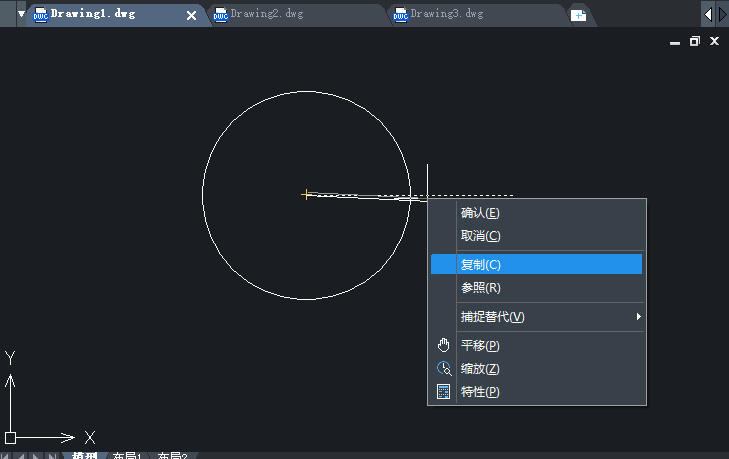

5、 然后再點擊鼠標右鍵，在彈出的對話框中點擊“復制”選項

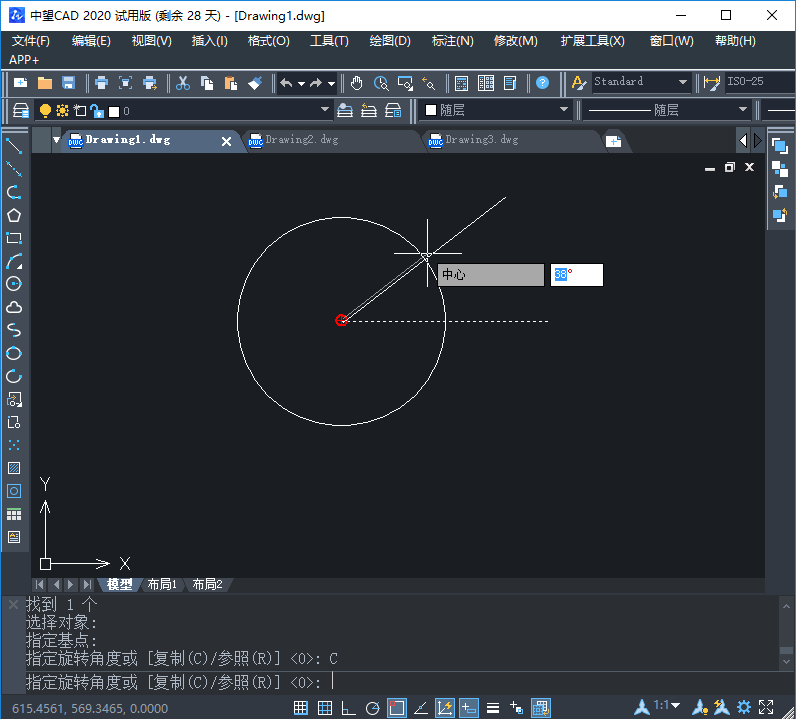

6、 根據指定的角度旋轉相應的角度，鼠標左鍵點擊確認

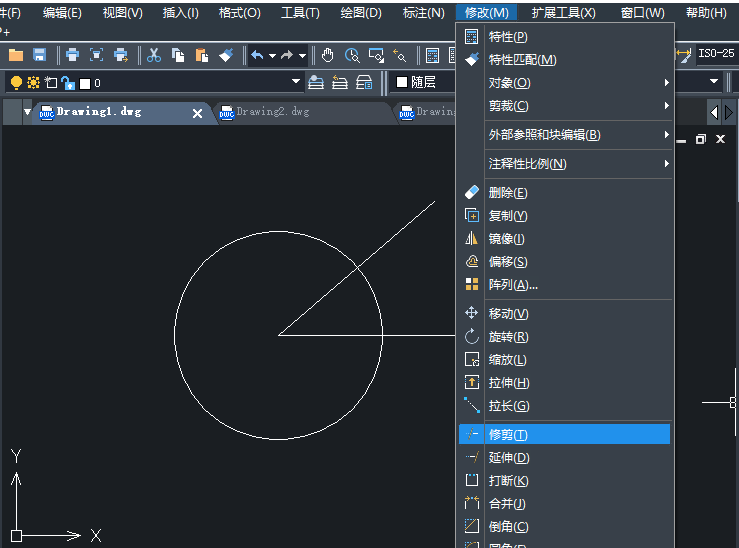

7、 然后在菜單欄的“修改”選項中找到“修剪”功能

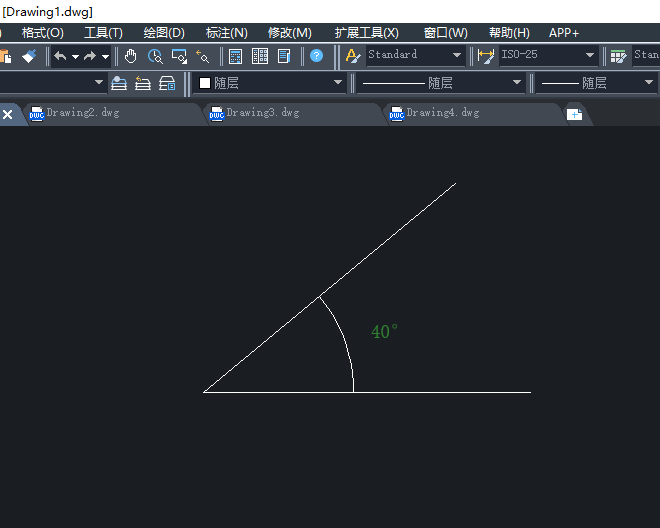

8、 最后點擊“修剪”，去掉多余的圓弧和直線即可得到按指定角度畫好的圓弧




方法二：

除了上述方法以外，CAD也可直接利用菜單欄的繪圖功能畫相應的指定角度的圓弧。

具體操作如下：

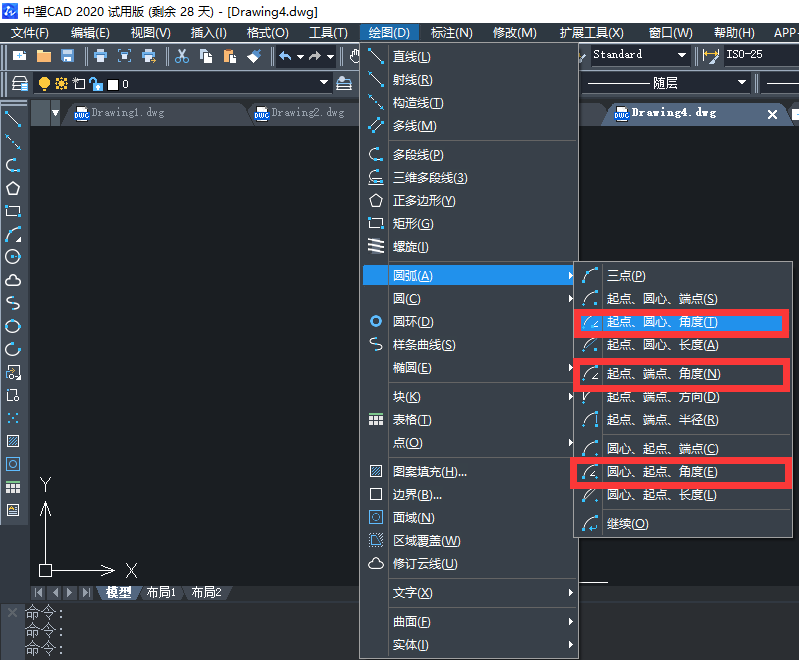

1、 大家打開中望CAD軟件，在最上方菜單欄選擇“繪圖-圓弧”，彈出的對話框里有是一種畫法


2、 根據指定的角度畫圓弧，可以選擇下面三種選項

起點、圓心、角度（T）

起點、端點、角度（N）

圓心、起點、角度（E）

3、然后我們就可以根據相應的已知條件選擇合適的選項進行操作即可。
