在CAD的使用中，視口的功能是非常強大的，能夠調整圖紙的位置和比例等。在CAD的布局里打印圖紙的時候，經常要設置視口比例。有時候，在CAD的布局視口里，圖像沒有依據標準的比例顯示，那究竟該怎么查看布局中的視口比例呢？
下面小編給大家簡單介紹一下查看布局中視口比例的方法

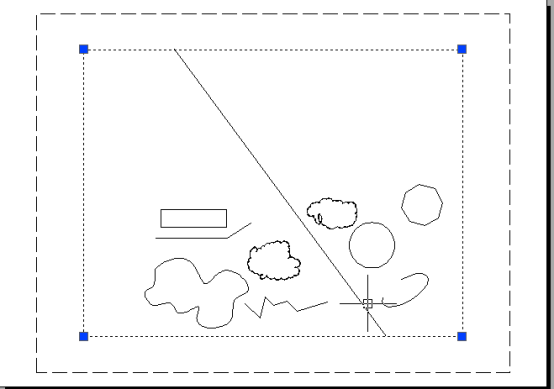

1、首先，大家打開中望CAD軟件，然后打開一個有視口的圖紙布局

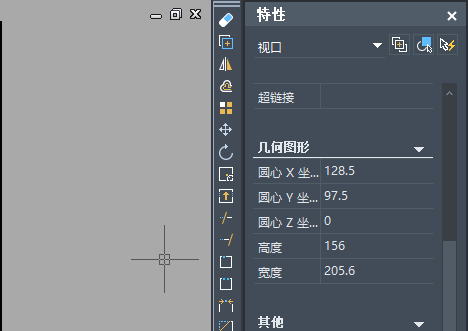

2、點擊界面的“特性”按鈕，或者使用CTRL+1的快捷鍵，彈出“特性”窗口

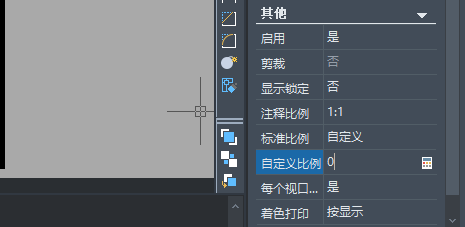

3、單擊視口中的邊線，假若特性里顯示的比例為0，則應該設置精度

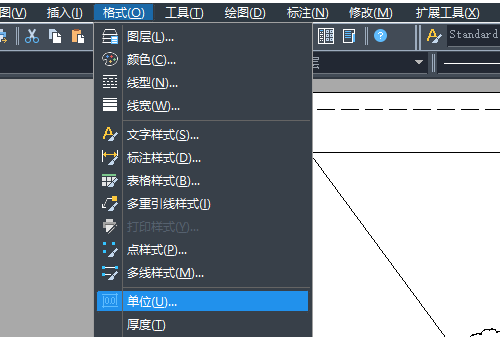

4、點擊CAD軟件界面的“格式”-“單位”按鈕
5、打開精度的列表，我們選擇最大的精度，然后點擊確定按鈕

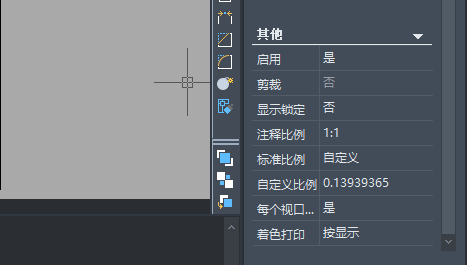

6、再次查看布局里的視口比例，就可以看到修改后的比例了
7、如果要修改比例的數值，也可以直接輸入自定義的比例
