CAD怎么繪制出半圓
使用CAD畫圓和圓弧，都是非常容易掌握的。那大家知道如何用CAD繪制出半圓嗎？
今天小編就跟大家講解一下半圓的繪制方法
1、首先，大家打開中望CAD軟件

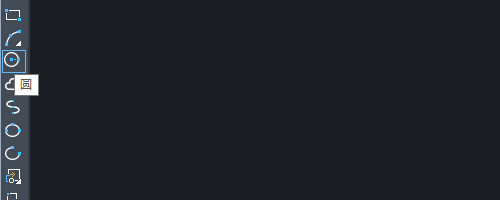

2、點擊界面左側的“圓”按鈕或者直接在命令行中輸入C命令

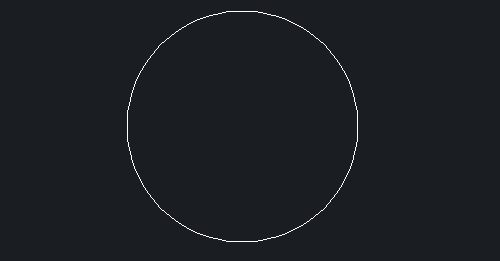

3、確定圓的圓心以及半徑之后，我們?cè)趫D紙上繪制出一個圓出來

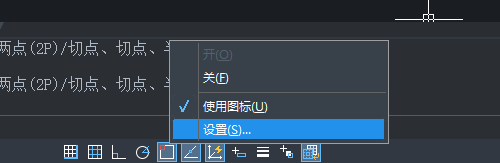

4、找到CAD軟件界面下方的“對象捕捉”按鈕，點擊鼠標的右鍵，再點擊設置按鈕

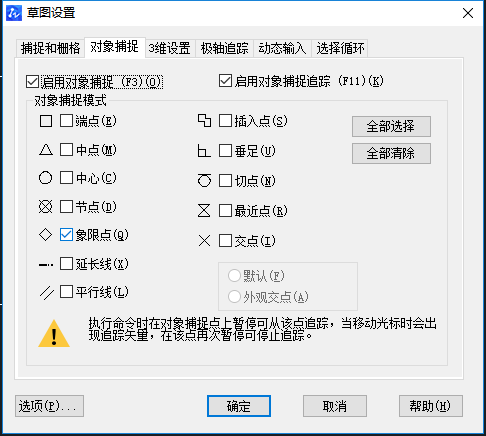

5、在系統彈出來的“草圖設置”對話框中，我們勾選上“象限點”，點擊確定按鈕
6、點擊界面左側的“直線”按鈕或者直接在命令行中輸入L命令
7、畫一條連接兩個象限點的直線，如下圖所示
8、點擊界面右側工具欄中的“修剪”工具或者直接在命令行中輸入TR命令

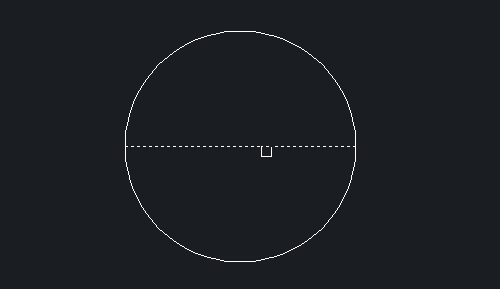

9、點擊中間的直線作為選取的對象，可以看到它變成了虛線，然后按回車鍵確認

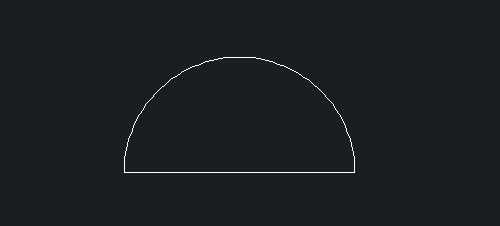

10、然后使用鼠標直接點擊在上半圓或者下半圓上，再按下回車鍵確認，就可以成功繪制出半圓了
以上就是本篇文章的全部?jī)?nèi)容了，感興趣的朋友可以下載中望CAD進行體驗。
