CAD的修改命令有刪除、復制、鏡像、偏移、移動、陣列等多種命令，在繪圖的時候可以利用這些工具對圖形作出精確修改，下面就以繪制變壓器為例熟悉移動、陣列、偏移、修剪等工具的相關操作。
1、 首先，大家打開中望CAD軟件

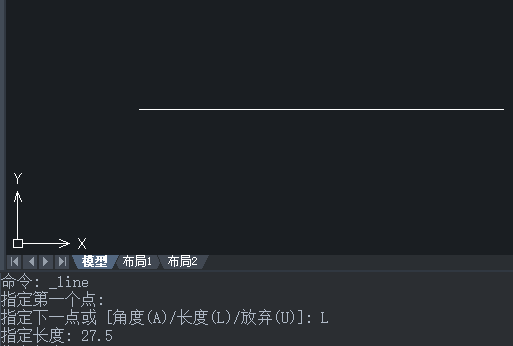

2、 選擇【繪圖】-【直線】命令，在繪圖區域合適的位置繪制一條長度為27.5的水平直線

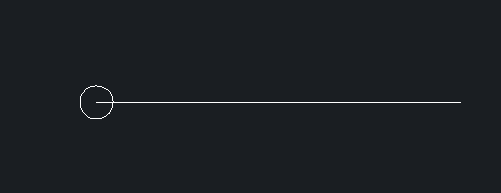

3、 選擇【繪圖】-【圓】命令，以繪制的直線的左端點為圓心，繪制一個半徑為1.25的圓

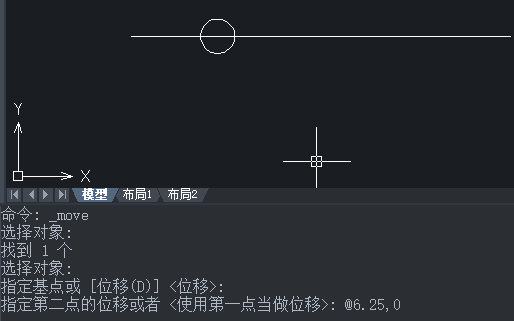

4、 點擊【修改】-【移動】按鈕，選取圓為對象進行移動，命令窗口顯示輸入以及結果如圖所示：

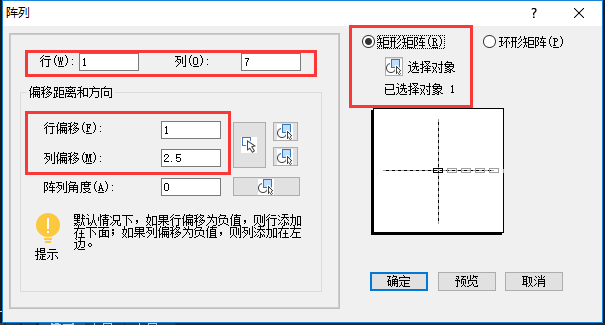

5、 點擊【修改】-【陣列】按鈕，選擇“矩形矩陣”，選擇圓為對象，行列以及偏移距離和方向設置如圖所示，點擊“確定”按鈕

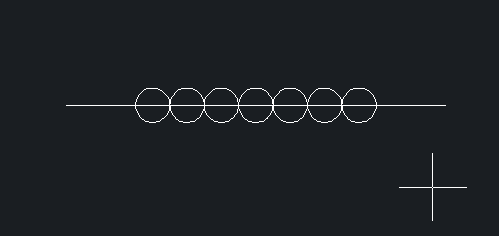

6、 完成矩形陣列設置之后，得到下圖：

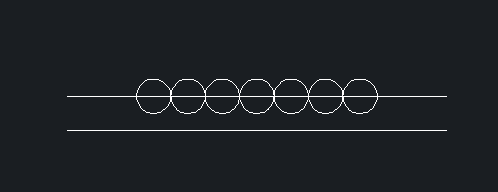

7、 點擊【修改】-【偏移】按鈕，將直線向下移2.5，結果如圖

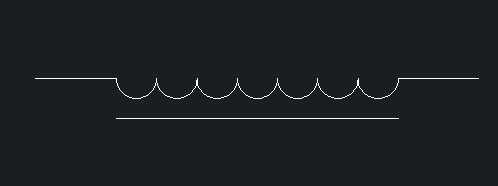

8、 點擊【修改】-【修剪】按鈕，去掉多余的線段，得到下圖

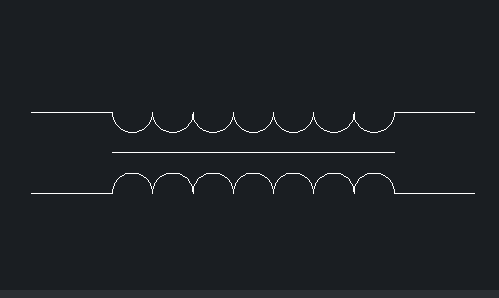

9、 點擊【修改】-【鏡像】按鈕，以下方水平直線為鏡像線，對水平直線上方的圖形進行鏡像處理，之后在CAD中就完成了變壓器的繪制
