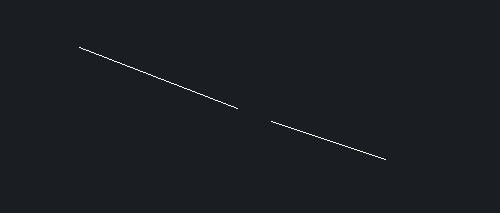

在CAD進行圖形的繪制時，輸入C指令進行圖形的閉合卻無法進行，那這個時候應該怎么辦呢？
接下來，小編就來給大家講解一下解決兩條直線無法閉合的方法步驟
1、首先，大家打開CAD軟件，打開相應的圖形文件
2、我們在CAD軟件的命令行中輸入PE指令，按下回車鍵確認。選擇兩條直線作為對象
3、根據命令行出現的指示，輸入Y，將兩條直線轉化為多段線
4、再輸入M指令，按下回車鍵確認
5、在“輸入選項”提示下，我們輸入J指令，按下回車鍵確認
6、在“輸入的模糊距離”提示里，我們輸入稍微大一點的數值，距離太小合并不了，比如這里小編輸入了50，按下回車鍵

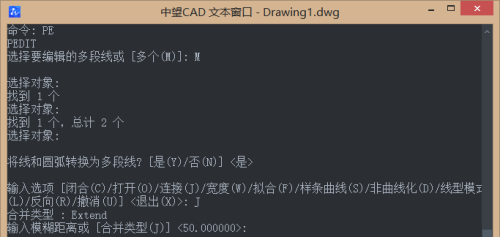

7、CAD軟件的命令行提示如下圖所示

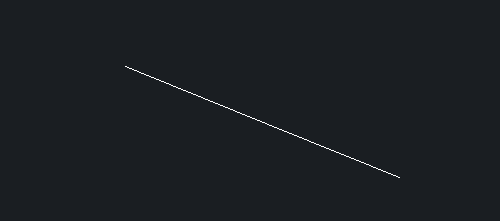

8、這樣，兩條直線就完成合并了，執行結果如下圖所示
