CAD直角坐標的使用方法

我們?cè)谇懊娴膶W(xué)習中講解過直角坐標的介紹，它可以分為相對直角坐標和絕對直角坐標。在繪圖中它們是不可或缺的一部分，下面就來看下它們的使用方法吧！

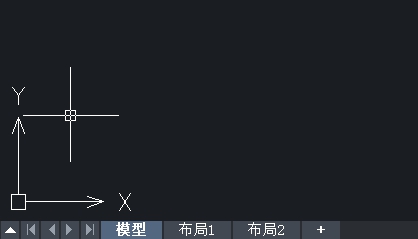

1. 絕對直角坐標的使用方法

絕對直角坐標點是以坐標系原點為參考點來定位其他點，其表達式為(x,y,z)?？梢灾苯虞斎朐擖c(diǎn)的x,y,z絕對坐標值來表示點。

2. 相對直角坐標的使用方法

相對直角坐標是指某一點相對于參照點的x軸、y軸和z軸三個方向上的坐標差，其表達式為（@x,y,z）。

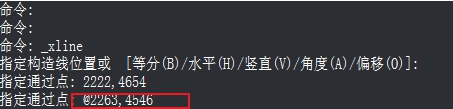

打開CAD軟件后，按下F12打開動態輸入狀態，然后就可以直接輸入相對坐標啦！

在輸入相對坐標點時，需要在坐標前加上@符號，表示“相對于”。但要記住的是，這種前面加“@”符號的相對直角坐標繪制的節點必須是連續的，不然的話就要使用捕捉來進行繪制。

關于直角坐標的內容就講這么多啦，希望大家好好掌握！
