CAD標注中如何添加沉頭符號？
我們在使用中望CAD軟件繪圖時，如何在CAD標記中插入沉頭符號呢？本文將為大家介紹一些操作步驟，希望能幫助到大家！

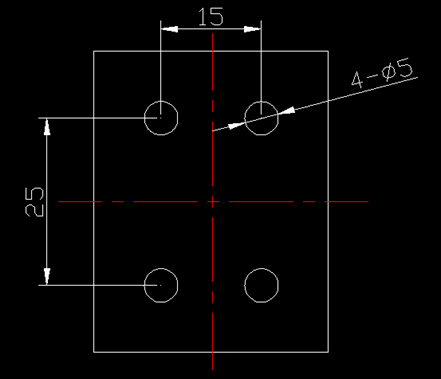

1.首先，我們打開中望CAD軟件，插入需要插入沉頭符號的圖紙。
2.我們點擊“編輯標注”，我們也可以在命令行輸入“dimedit”命令來打開編輯標注，然后，我們在“輸入編輯標注類型”中選擇“新建N”。
3.我們需要在出現的對話框里輸入“v1.5”，1.5表示沉頭的深度，用鼠標選擇“v1.5”，把字體選為“GDT”。

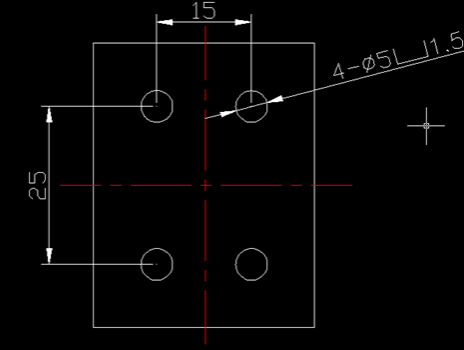

5.設置完成后，選擇需要編輯的尺寸標注，就會得到想要的效果。
