常見的彈簧是圓柱形(如圖1)的，三維CAD設計師使用3D軟件很容易就能做出效果圖。而一些異形的彈簧（如圖2/圖3），其實只要巧用掃掠功能，也是可以是輕松實現的。

  下面我們來看看國產三維CAD軟件中望3D是怎樣快速實現異形彈簧的創建的：

  步驟1.使用草圖功能分別創建掃掠路徑和輪廓兩個草圖。掃掠路徑草圖，形狀和尺寸按實際尺寸要求去規定。


圖/掃掠路徑草圖
圖/紅色線段為輪廓草圖

  步驟2.完成草圖創建后，使用掃掠功能 掃出異形螺旋線。

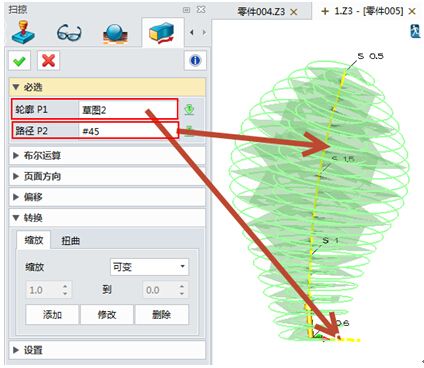

  a.分別對應選擇兩個草圖，輪廓選項選擇輪廓草圖，路徑選項選擇路徑草圖。

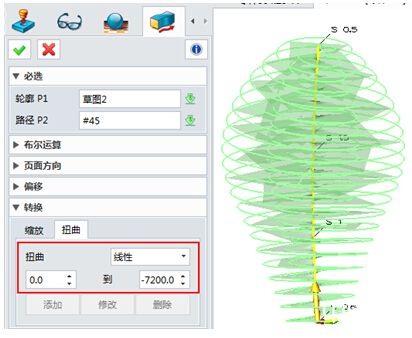

  b.轉換設置里，設計扭曲選項，選擇線性，變化值按下圖設置，輸入數值就是總度數，除以360就是螺旋圈數。

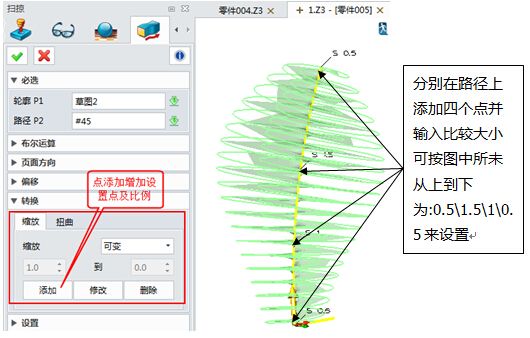

  c.轉換設置項里切換到縮放選項，縮放類型選擇可變，點添加分別在路徑上選擇幾個線上點并輸入對應的比例來調節螺旋的大小，比例就是在輪廓草圖的基礎上做的比例調整。

  按照上面步驟設置完成后，得到的效果如下：

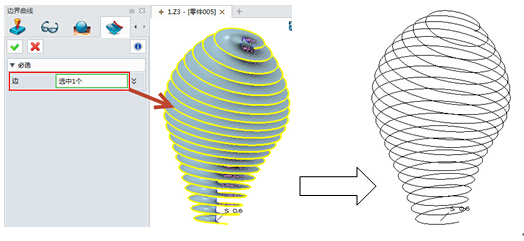

  步驟3.使用線框模塊的 功能抽取螺旋線。

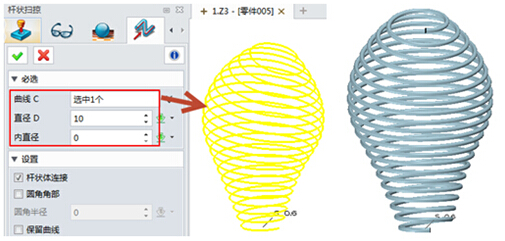

步驟4.使用桿狀掃掠 功能快速生成彈簧。

  通過上面的方法，三維CAD設計師可以快速設計出異形彈簧的效果圖?？梢宰龅礁嘈螤畹?，更多變化的異形彈簧。中望3D的掃掠功能非常強大，加上參數化的設置，可以繪制出很多形狀特別的螺旋狀實體。
