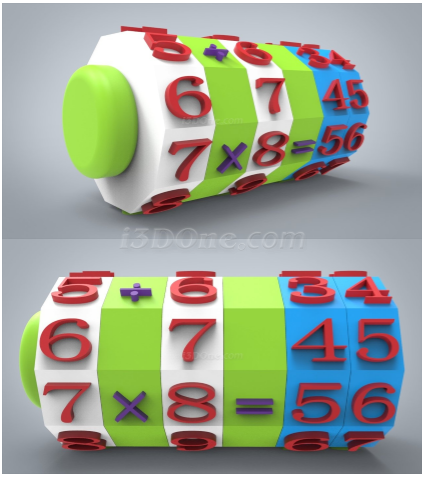

“7×8等多少?3+4呢"相信這樣的數學課在枯燥的小學課堂上經常出現,有沒有更好的教學方法提高學習樂趣呢?作為中小學3D打印的前端設計建模軟件--3DOne,能根據中小學課堂教育特點,創建出一系列有趣好玩的課件。例如本文介紹的用3DOne設計出來并3D打印出來的加減乘除數學教具,讓簡單的計算聚集在一個小小的玩具中,通過選擇旋轉數字來做計算題,學習變得方便有趣。下面,讓我們來看看,3DOne是怎么快速又便捷地設計出這款數學教具!
一.繪制數學模型。
1、選擇平面繪制區域,點擊草圖繪制,選擇正多邊型,輸入中心店(0,0),半徑20,邊數10,角度0,如圖所示:

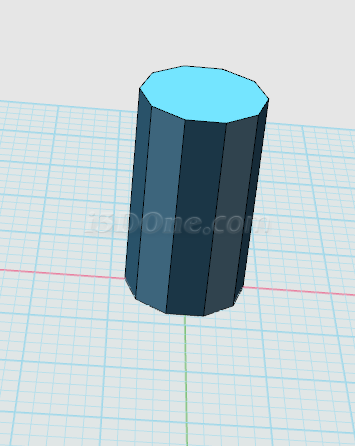

2、選擇特殊造型,點擊拉伸,選中剛才繪制的造型,輸入拉伸高度70,中鍵確定,可得:

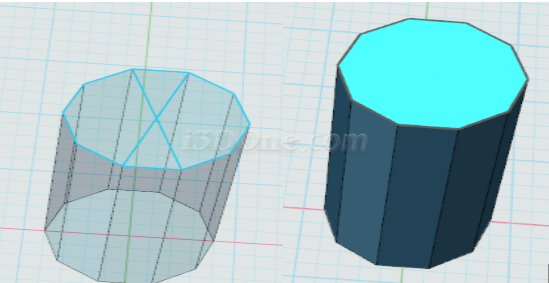

3、選擇造型的上表面,點擊草圖繪制,選擇直線,繪制相交兩條直線,再點擊正多邊型,點擊兩線段交點,輸入半徑20,邊數10,角度0,再按Delete,刪除直線,可得:

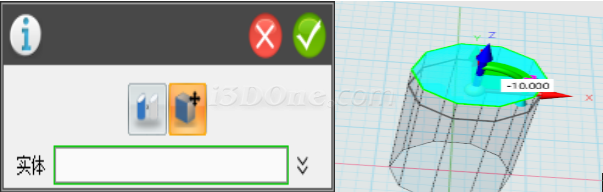

4、選擇基本編輯,點擊移動,選擇動態移動,點擊Z軸,輸入移動值-10,可得:

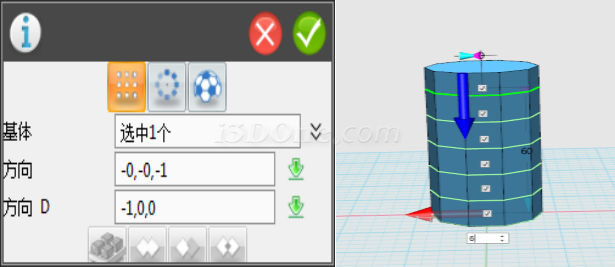

5、再次選擇基本編輯,點擊陣列,選擇剛移動所得的造型,輸入如圖:

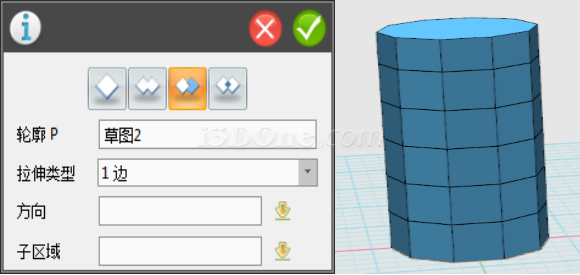

6、選擇特殊造型,點擊拉伸,選中其中一個造型,輸入拉伸高度0.1,點擊減運算,其他5個同理,可得:

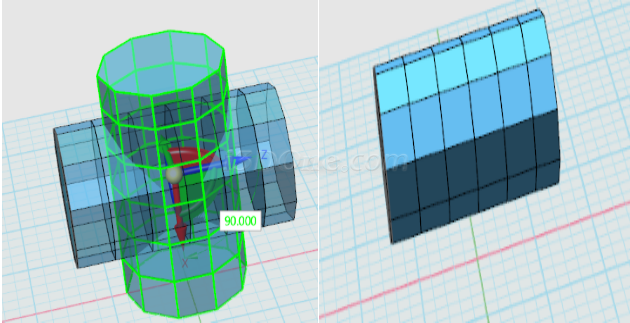

7、選中整個造型,選擇基本編輯,點擊移動,選擇動態移動,拉動XZ轉動命令,輸入90,可得:

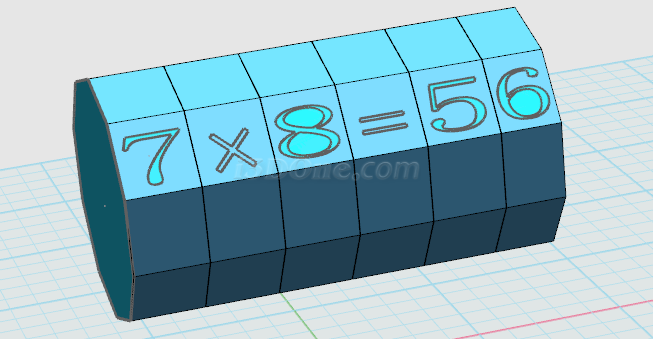

8、選擇草圖繪制,點擊預設文字,選擇平面繪制區域,輸入大小8,文字逐個輸入7×8=56,中鍵確定,可得:

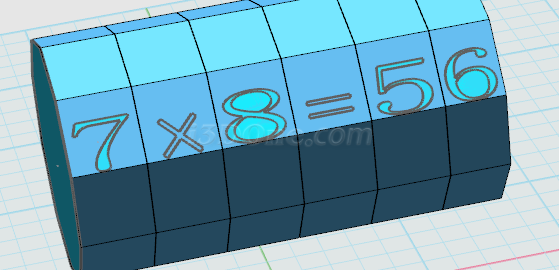

9、選中文字,選擇基本編輯,點擊移動,選擇動態移動,拉動X軸,輸入-1.5,可使文字置于中間,如圖:
同理可得,選擇平面繪制文字0~9,隔一格繪制+-×÷再選擇拉伸,逐個選中文字拉伸,輸入高度1.5可得:
10、選擇造型的上表面,點擊草圖繪制,選擇直線,繪制相交兩條直線,再點擊圓形,輸入半徑10,中鍵確定。
11、選中圓形,點擊拉伸,輸入高度-70,選擇減運算,再按Delete,刪除直線,中鍵確定可得:

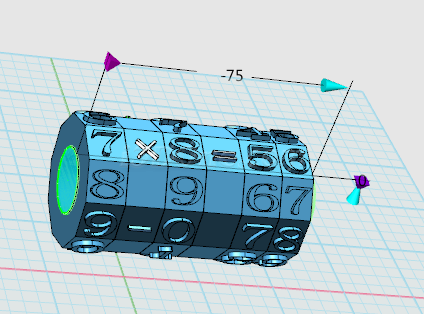

同理選擇草圖繪制,點擊圓形,輸入半徑10,再選擇拉伸拉伸,輸入高度-75,可得:

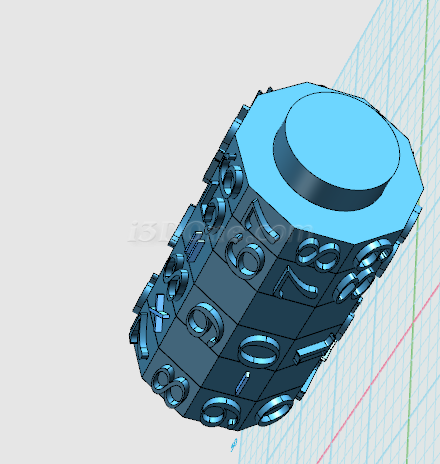

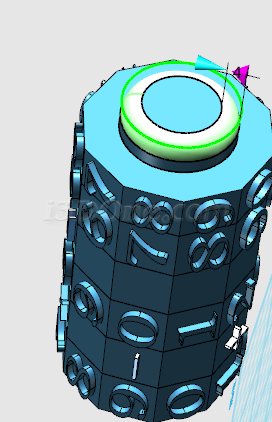

12、選擇平面繪制區域,點擊草圖繪制,選擇圓形,輸入半徑12,再選擇拉伸,輸入高度7,可得:
13、選擇特征造型,點擊圓角,輸入半徑4,可得:

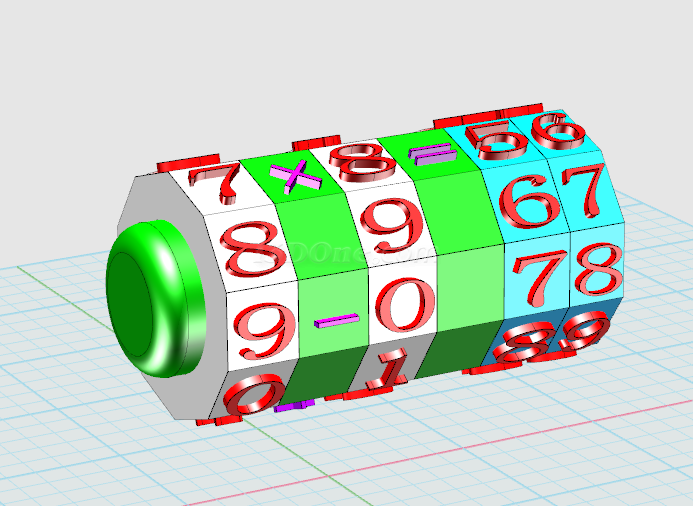

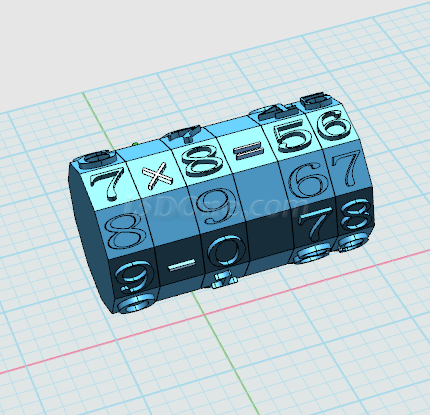

14、選擇材質渲染,染上自己喜歡的顏色,可得:
【數學教具下載】http://www.i3done.com/model/56384.html#ad-image-0。
3DOne免費下載及更多課程詳情:www.i3done.com
