在上節課，我們學習在中望3D中完成了進行花瓶的實體設計、渲染前的模型準備工作以及使用Keyshot進行渲染的上半部分課程，接下來，我們繼續學習剩余的下半部分課程。

第一步，退出零件，新建一個名稱為Vase的文件，設置標注屬性為整數，如圖1所示。

圖1 新建文件

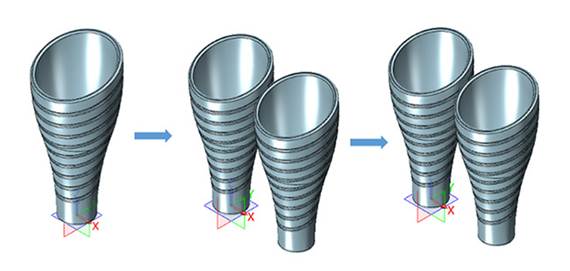

第二步，依次插入三個花瓶，位置分別為0位/100,0,0/0位，如圖2所示。

圖2 插入花瓶

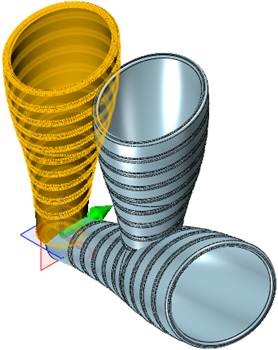

第三步，對第三個花瓶進行繞方向旋轉移動，方向為Y軸，角度為80°，如圖3所示。

圖3 旋轉移動

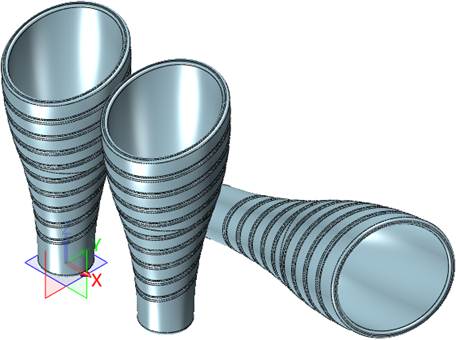

第四步，使用動態移動方式，將第三個花瓶往Y軸方向移動100mm，如圖4所示。

圖4 移動-1

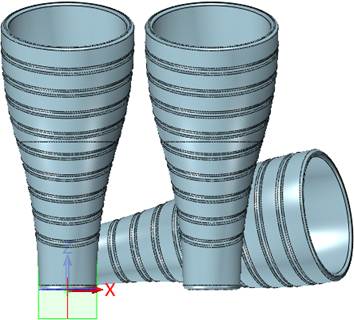

第五步，對第三個花瓶進行點對點移動，從0位到0,0,20，如圖5所示。

圖5 移動-2

第六步，對第三個花瓶進行點對點移動，從0位到50,0,0，如圖6所示。

圖6 移動-3

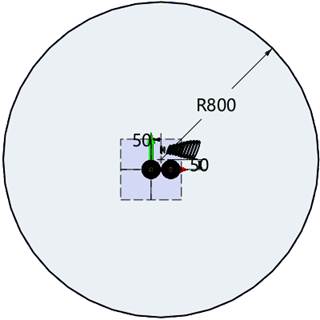

第七步，在XY工作平面上創建草圖，繪制圓，半徑為800mm，打開顏色識別欄然后退出草圖，如圖7所示。

圖7 創建草圖

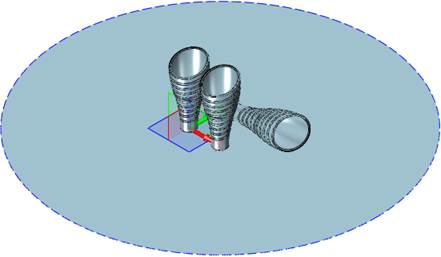

第八步，使用修剪平面，曲線為上步草圖，平面為XY工作平面，創建下圖曲面，如圖8所示。

圖8 修剪平面

第九步，使用提取造型，坐標為0，名稱為桌面，設置選項如圖9所示。

圖9 提取造型

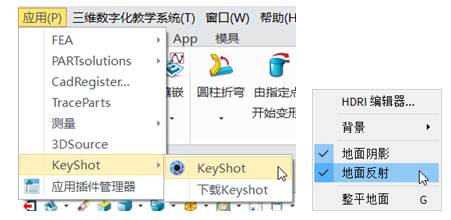

第十步，啟動KeyShot，進行地面設置：添加地面反射，如圖10所示。

圖10 啟動KeyShot

第十一步，照明設置為室內模式，選擇等角標準視圖，如圖11所示。

圖11 設置模式

第十二步，在場景下選擇Vase裝配模型，解除鏈接材質，如圖12所示。

圖12 解除鏈接材質

第十三步，精確調整視圖角度，繞Y軸旋轉90°，如圖13所示。

圖13 移動位置

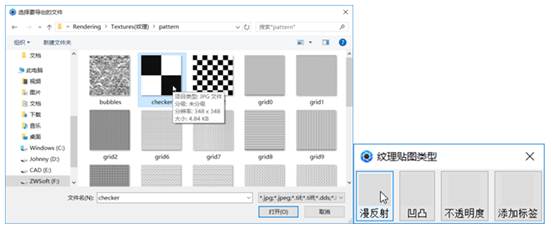

第十四步，添加紋理checker，并把紋理添加到桌面，使用漫反射，如圖14所示。

圖14 添加紋理

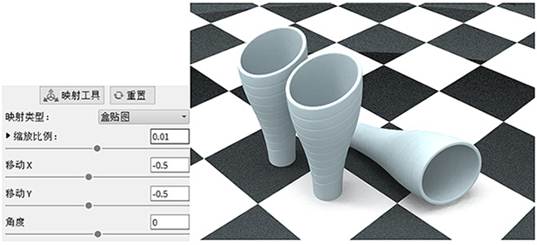

第十五步，縮放比例為0.01，桌面紋理設置完畢，如圖15所示。

圖15 縮放比例

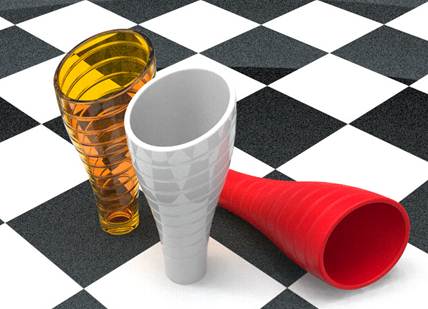

第十六步，分別找到所需材質玻璃材質、白陶材質、白陶深紅色塑膠材質，依次添加到三個花瓶上，最終效果如圖16所示。

圖16 添加材質

到此，花瓶的設計與渲染整個課程就完成了，希望通過本課程讓大家更熟練掌握中望3D從實體設計、建模、抽殼到渲染等技巧，幫助大家設計出更多其他造型的花瓶。
