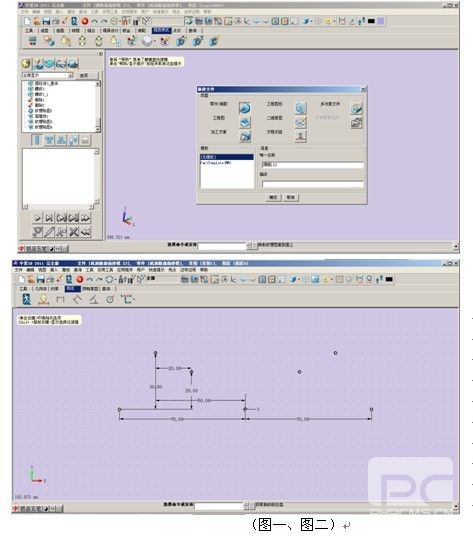

       一、新建文件，選擇“零件/裝配”，在唯一名稱處輸入文件名：酒瓶（圖一）

       二、進入草圖，在“XZ”平面繪制點并鏡像，具體數據如圖二所示：

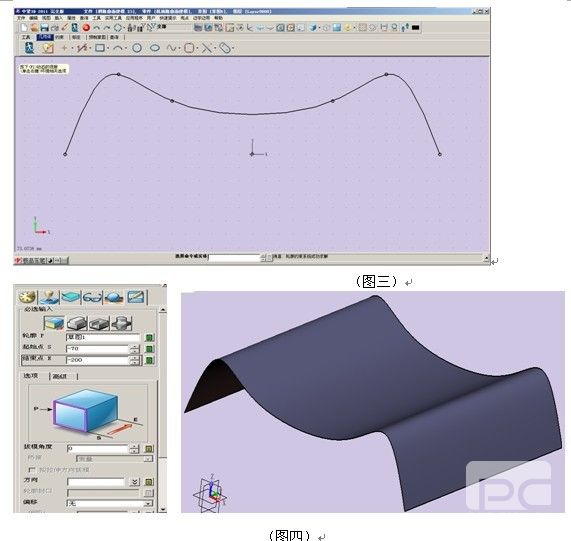

       三、點擊“通過點繪制曲線”完成曲線的繪制，如圖三所示：

       四、退出草圖，返回零件層，單擊拉伸命令 ：選擇草圖1，完成拉伸（圖四）。

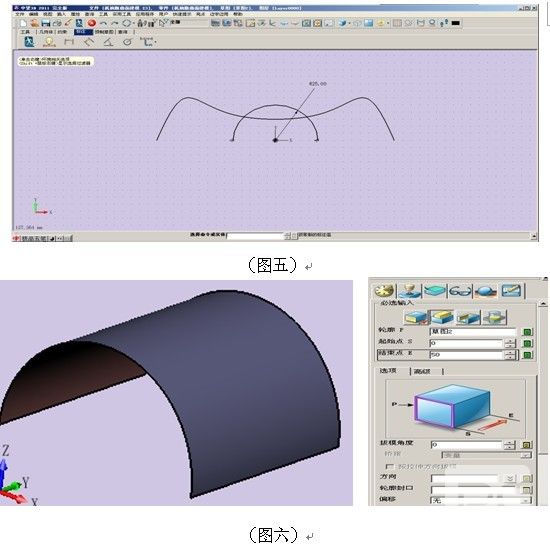

       五、單擊鼠標右鍵，選擇“插入草圖”，選擇XZ平面為基準面，使用圓心（0，0）起點（25，0），終點（-25，0）命令畫圓弧，如圖五：

       六、單擊鼠標右鍵選擇“退出草圖”，單擊拉伸命令 ，選擇圓弧進行拉伸（六）。

       七、單擊放樣命令，選擇兩個拉伸特征的邊，放樣后見圖七。

       八、單擊圓形雙軌命令 ，選擇瓶頸的兩條直邊；參數和效果如圖八所示：

       九、單擊放樣命令，選擇瓶身的兩條邊，曲率大小可以由“權重”調節（圖九）。

       十、使用U/V曲面功能 進行瓶頸與瓶身的連接處的曲面造型，如圖十所示：

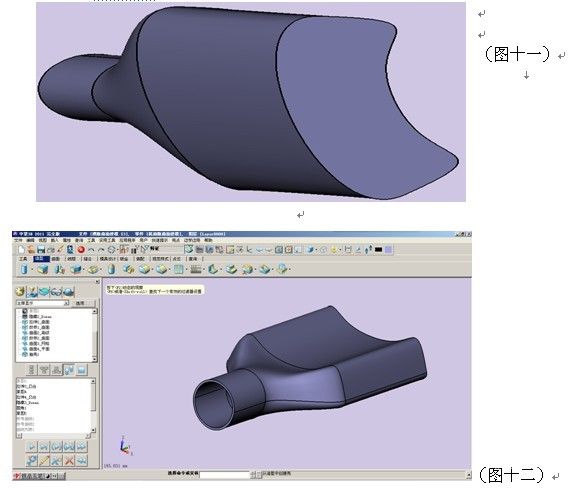

       十一、單擊“修剪平臺功能”

       十二、單擊抽殼特征命令按鈕 ，選擇實體，厚度設為：-2，效果如圖十二：

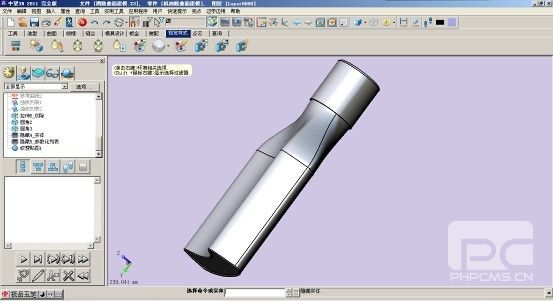

       十三、最后我們再根據需要，做好相配套的瓶蓋，把瓶底做圓角處理，然后再附上材質，這樣一個造型個性的酒瓶就設計好了（圖十三），這里中望3D的曲面造型功能大家有學會嗎？

（圖十三）
