        作為一名喜歡設計的在校大學生，以前喜歡用UG/Proe設計各種定制化的作品，但這些國外三維設計軟件命令比較繁瑣，操作起來復雜?，F(xiàn)在更青睞國產三維CAD軟件中望3D，因為中望3D相對靈活輕便，而且建模功能強大快速，能輔助我完成各種定制化作品創作過程。那么，如何運用國產三維CAD中望3D來繪制各種定制化作品呢？以筆記本為例，展示輕松創作過程。

圖1 用中望3D 設計的專屬筆記本電腦

        首先，先談論我的中望認知之路。通過網上的“2014首屆中國工業軟件創新大賽”初步認識到三維設計軟件中望3D，通過搜索，看到中望3D好評如潮，我就嘗試下載試用。結果發現中望3D的界面簡潔明了，模塊分區明確，很容易找到所需命令。初學者利用邊學邊用的功能能夠很快的學會如何使用中望3D軟件，有經驗的設計師還可以使用該功能把自己的設計過程做成視頻分享給其他人。另外，快捷鍵的設置能夠幫助我們提高繪圖速度、節省時間。中望3D還完美的兼容許多主流三維軟件的格式，并且在曲面造型上特別突出，建模功能非常強大好用，毫不遜色國外三維CAD軟件。總的來說中望3D學起來十分容易上手、功能強大、兼容性好。這些都是我“愛”上它的緣由。

       接下來，分享三維CAD中望3D是如何靈活繪制專屬筆記本電腦，給設計者帶來工作便利的。

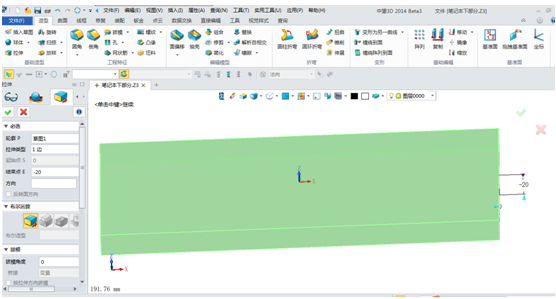

       第一步，拉伸基體。這是一個基礎的命令?；旧?，所有的造型都是從拉伸基體開始的。選擇XY平面，插入草圖，繪制一個長377mm，寬245mm的矩形。點擊退出，選擇拉伸命令，結束點選擇20（正負號為拉伸方向，根據自己的愛好選擇）。點擊確定，完成拉伸基體操作。如下圖所示：


       第二步，圓角處理。在造型圓角命令中，選擇橢圓圓角，選取基體底部邊，倒角距離10mm,倒角距離2為20mm，從而實現一邊兩個方向的倒圓角處理。如下圖所示：

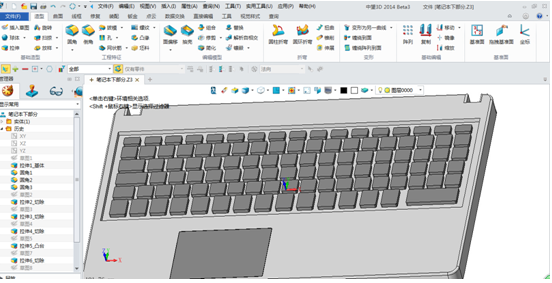

       第三步，鍵盤的繪制。選擇拉伸切除后的平面插入草圖，繪制鍵盤草圖。點擊退出，拉伸結束點4。點擊確定，完成鍵盤的繪制。如下圖所示：

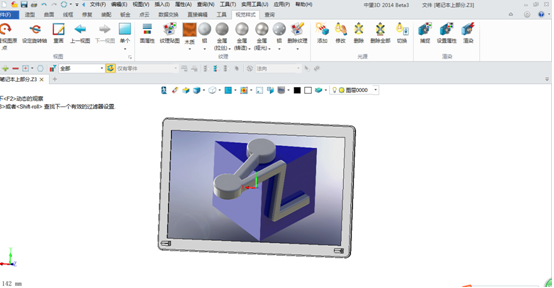

      此時，筆記本底部已基本完成建模，大家可以參照圖紙中給出的提示完成具體工作。另外，我們可以添加有立體感的裝飾，在筆記本屏幕上貼圖，這可使筆記本的外觀更漂亮一點。選擇視覺樣式中的紋理貼圖命令，中望3D會自動跳出圖片文件選擇窗口，你可根據自己喜好選擇圖片，然后設置好圖片、長度、寬度和位置等，使其占滿整個屏幕。完成后的效果如下圖所示為：

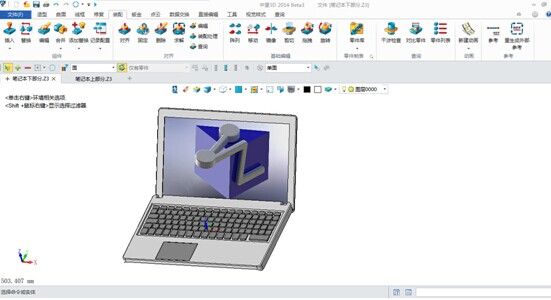

       完成紋理貼圖后，屏幕是不是顯得更加真實呢？最后將筆記本底部和上部進行裝配，即可完成整個專屬筆記本電腦的建模。

       至此，用三維CAD/CAM中望3D 2014定制專屬筆記本電腦的過程已介紹完畢，其拉伸命令的使用可節省設計時間，過程簡單明了舒暢。在我看來，一款靈活易用的三維CAD軟件可大大提高設計者的工作效率，中望3D是很人性化。對于眾多三維設計軟件，中望3D會是你的另一種選擇。當然，再簡便的三維CAD軟件也只是一種工具，要學好三維設計，還需要設計師們的悉心投入。結合3D圖紙可以更好地理解這次的設計，源3D圖紙可到中望技術社區（http://www.zygsmxl.cn/community/thread-17338-1-1.html）免費下載。

       另外，三維設計軟件中望3D針對初學者提供完善的培訓服務，qq號一鍵報名，保證學習的便捷性和靈活性，且還能領免費正版激活號，有興趣的朋友們可以看過來哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
